新鄉市雙誠環保設備有限公司生產的液環真空泵站電控配置方案二為降低成本直接采用變頻器PID調速控制真空泵，達到恒負壓且負壓力值大小可設定，且可用于多種尾氣中所含有機溶劑冷凝回收。

       此液環真空泵站方案二電氣系統:

1、電源采用三相四線AC380V供電，設備外殼需可靠接地。

2、變頻器主流功率4KW/5.5KW可選。

3、電機主流功率4KW/5KW可選。

4、4-20MA變送器采集負壓力值反饋給變頻器通過PID方式控制泵轉速調整壓力。

5、“急停”、“手動 停 自動“均采用防爆開關。

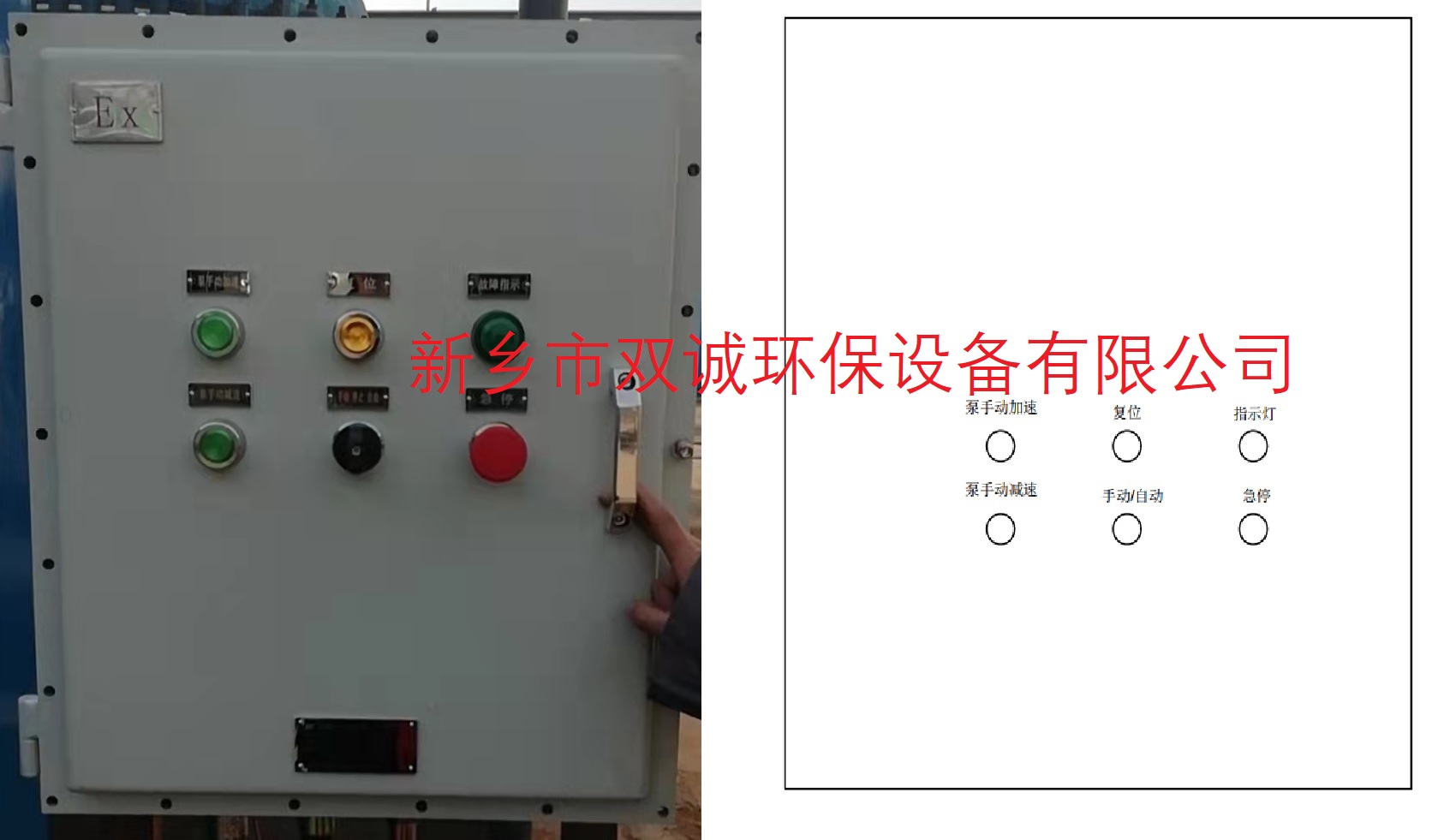

6、其余按鈕采用防水套保護、密閉防水；部分機型使用的為防爆按鈕。

7、分布線纜采用防水接頭和防水線管連接；部分機型使用的為防爆按鈕。

控制模式設置：

       主要采用手動/自動兩種模式

 1、自動狀態，將“手動 停 自動”開關置于“自動”位置，通過變頻器電位器調整負壓力設定值（-0.1~0MPA），負壓力將恒定為設定值。

 2、手動狀態，將“手動 停 自動”開關置于“手動”位置，變頻器將不進行PID運算，按“手動泵加速”按鈕，變頻器頻率升高，泵轉速提升，負壓升高；按“手動泵減速”按鈕，變頻器頻率降低，泵轉速降低，負壓下降。

 3、停止?fàn)顟B(tài)，將“手動 停 自動”開關置于“停”位置，變頻器即不進行PID運算，“手動泵加、減速”按鈕也不起作用。

 4、急停，“急停”按鈕按下，將切斷所有DC24電源供電。

       機械相關：

 1、溫度顯示使用指針式溫度計。

 2、負壓力顯示使用指針式負壓力表加數顯壓力變送器。

 3、冷凝貯液器、緩沖罐、泵體出口均用法蘭連接。

負壓力設定說明：

 自動狀態，將“手動 停 自動”開關置于“自動”位置，通過變頻器電位器調整負壓力設定值（-0.1~0MPA），負壓力將恒定為設定值。

變頻器旋鈕電位器逆時針最大位置對應設定壓力為-0.1MPA，順時針最大位置對應設定壓力0MPA。

如果泵最高速時最大負壓力只能達到-0.09MPA,電位器設定壓力處于-0.09MPA與-0.1MPA之間，變頻器將以最大50HZ運行，PID調節將失去作用。只有將電位器設定壓力處于-0.09MPA~0MPA之間，變頻器才可以進行PID調節。

所以電位器設定時，負壓設定采用循序漸進的方式調到需要的壓力，確定能自動調節頻率即可，設定好后不要經常動電位器。

液環真空泵站方案二變頻器工作參數：

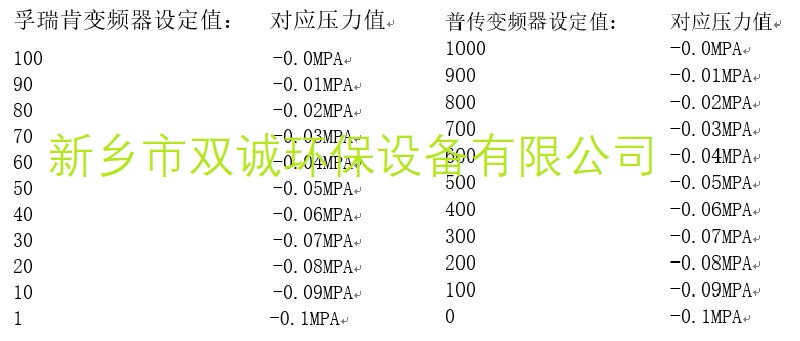

出廠前已設置完成，負壓力設定詳細如下圖：

    此液環真空泵站方案二設備特點：

    1、成本低、節能；

    2、操作方便、但是需要憑經驗通過手動調節冰鹽水等冷媒閥開度控制循環液溫度；

    3、設定壓力值需要專業人員才能變更，適合不需要經常變更負壓力的工況。

    液環真空泵站方案二設備定制：

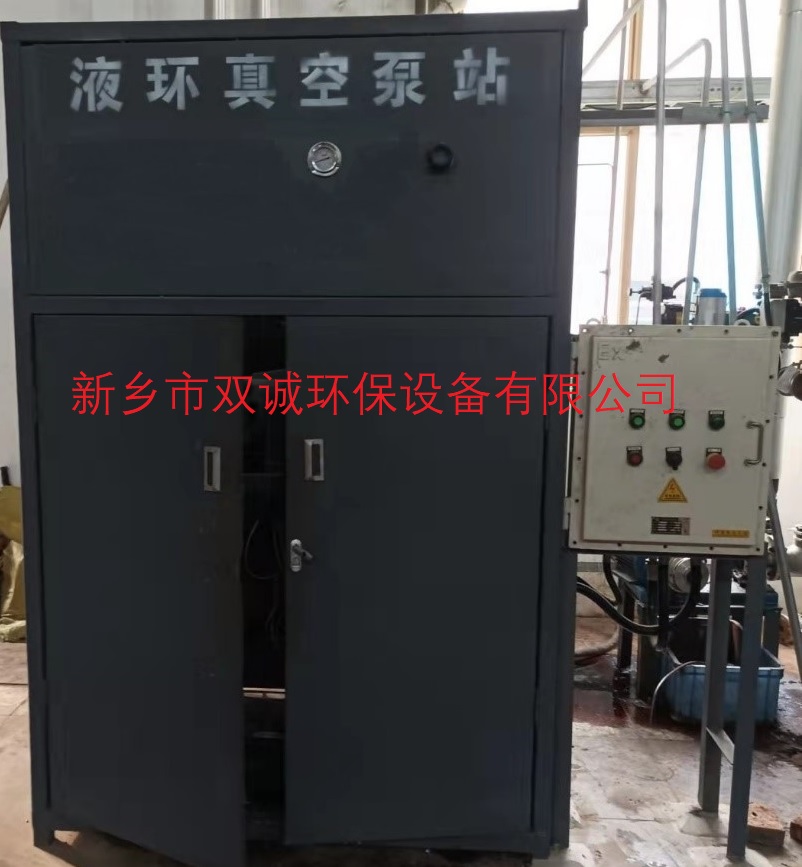

    1、為某客戶制作設備照片如下圖：

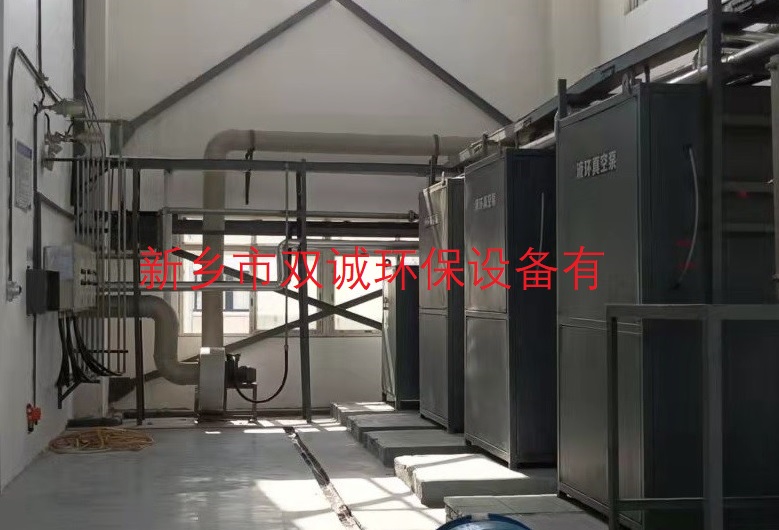

2、為另一客戶定制設備照片如下：
